JETSETオリジナル JS-Merlin160ER をご紹介致します。

本製品は

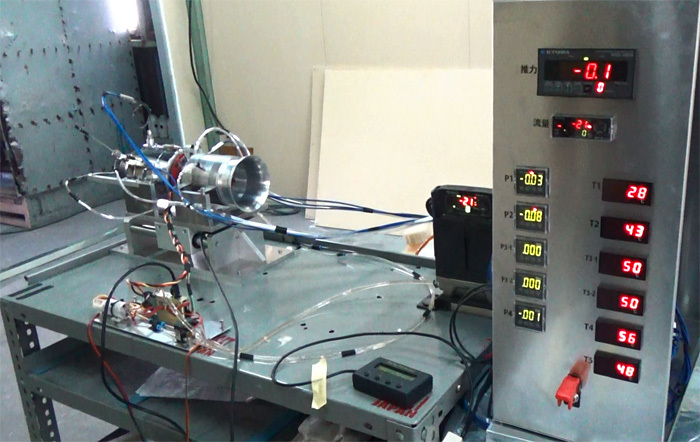

小型高出力ターボジェットエンジンを用い、始動~運転~停止までのエンジン回転数、推力、排気温度に加え、追加したセンサーにより吸気部とエンジン内部の温度、圧力、そして燃料の流量等を確認運転する機器一式をまとめたジェットタービンエンジンテストベンチです。

1.装置概略仕様
本体外観寸法:W:372mm × D:198mm × H:257mm
重量:約8.89kg
電源:AC100V 50/ 60Hz
燃料:ケロシン(灯油)+タービンオイル3~5% 混合油

2.エンジン本体仕様
エンジン名称 :JETMUNT社製 Merlin160 ターボジェットエンジン
重量 :1870g(マウントバンド含む本体重量)
外形寸法 :φ111mm × 308mm
最大推力 :130N(113,000rpm時)
:170N(118,000rpm時)標準仕様
アイドリング推力 :7N(32,000rpm時)
最高回転数 :113,000rpm
:118,000rpm 標準仕様
最高排気温度 :550~850℃
燃料 :ケロシン(灯油)+タービンオイル5% 混合燃料
燃料消費量 :580cc/min
圧力比 :3.1:1
流入空気質量流量(Mass Flow):380g/sec

センサー計測範囲
推力:0~500N
回転数:0~200,000RPM
燃料消費量:0~2000ml/min
温度:0~1100度
圧力:+10~-10.00kPa
