12ローター,アーム6 マルチコプター k12-H

DJI S1000に続き、
KS K12-H ローター12のマルチコプターをお披露目。


DJI製Z-15 GH4 カメラ用ジンバル
1アーム上下に2モーターが設置されています。
同数のアンプも接続されます。
ジャイロ/フライトコントローラーはお馴染みDJI A2

1.2GHz帯産業機器用無線モデム 通信距離1.5km
DJI Phantom との比較
KS K12-H 仕様
幅(モーターの軸間) 1140㎜
高さ(GPSアンテナ含む) 640㎜
モーター スコーピオン M-4010-360KV
アンプ ホビーウイング マルチコプター用50A
プロペラ FALCON 17×5.8 (インチ)
バッテリー 6S-24000~40000mAh
ペイロード 最大10kg (6S-24000mAh使用時)




番外
左の黒箱はモータが入っていた箱のタワー ストーブを凌ぐ高さになっています。




[PR]

by jetset-shop | 2014-12-24 13:15 | UAV / UAS

雑誌 RC MODEL PLANES VOL07

雑誌 RC MODEL PLANES VOL07
にJETSET制作 F-16CG Tail Code: WP が掲載されました。



[PR]

by jetset-shop | 2014-12-12 12:03 | F-16

マルチコプター DJI S1000

マルチコプター DJI S1000 (写真はA2セットS1000)
高い飛行安定性が最大の特徴、そのため空撮などに用いられる事が多いようです。
オプションでカメラジンバル、GPSジャイロ、ハイビジョン無線伝送機などが豊富に揃っています。

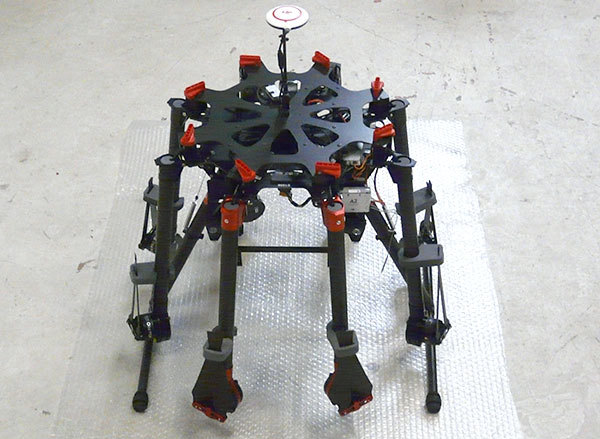

アームを折りたたんだところ、片手で持ち上げられる機体重量(4.4kg、バッテリー除く)

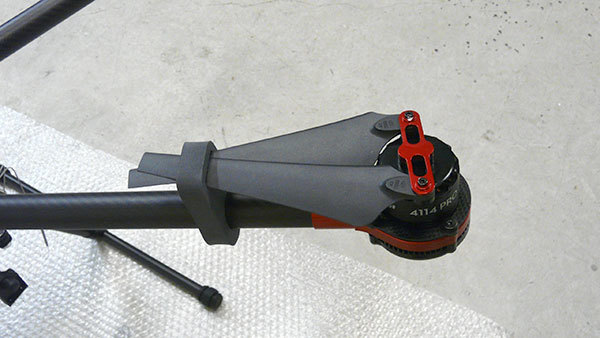

運搬時のプロペラ固定




本機はGPSジャイロを搭載し、次の機能を備えています。
■ポジションホールド(フライト位置固定)や耐風性能
■3種の制御モード
1.GPSによる飛行安定を主に行うGPSモード
2.姿勢の安定化のみを行うATTIモード
3.マニュアルモード
ーGPS信号が途絶えた場合に自動にATTIモードに切り替わる機能も利用可能。
■パワーマネージメント
電圧低下時にLEDが点滅、更なる電圧低下時には緊急着陸も行います
■強化フェイルセーフとゴーホーム
送信機の信号をロストした場合、その場でホバリングするか帰還位置へ着陸を選択できます
■破損時リカバリーシステム
モーターがトラブルで停止した場合にフライト姿勢を保ちつつ制御が可能
■IOC機能
機体の向きに関係なく、前進、左右移動が行えます。


■DJI A2 GPSアンテナ
A2搭載のGPSコンパスモジュールPRO、新しく高感度、高性能なRHCP機能を搭載したアンテナを採用。


■2.4GHZ受信機(DR16内蔵モデル)
FUTABA製のFASST方式をサポートしています。16CH対応br>
S-BUSやPPMタイプの受信機にも対応。

バッテリー格納スペース
着陸用脚、飛行時に上部へ折りたたむことが可能。
■主な特徴

● 大容量ペイロード 抜群の安定性
● 運搬に便利な折りたたみ式アーム
● 取外し可能なトップボード
● 広範囲撮影が可能
● リトラクタブルランディングギア
● Zenmuseジンバルとの互換
● 低振動で鮮明な撮影
● より大きくなったモーターパワー

■主な仕様
全長 1045mm
モーター KV値 400rpm/V
最大電力 500W
アンプ 電流 40A
対応バッテリー 6S LiPo
プロペラ サイズ 15*5.2インチ
飛行スペック フライト時重量 6.0kg~11.0kg
機体重量 4.4kg
バッテリー LiPo(6S 10000mAh~20000mAh 15C[min])
最大消費電力 4000W
ホバリング消費電力 1500W(離陸重量9.5kg)
ホバリング時間 15分(15000mAh & 離陸重量9.5kg)

■更に本機はハイビジョン無線伝送器を備え、ipad アンドロイド端末でモニタリング可能
DJI Lightbridge 2.4G Full HD Digital Video Downlink
主な特徴
●2.4GHz帯 フルハイビジョンデジタルビデオダウンリンク
●最大1.2Km(遮蔽物の無い状態)の長距離通信
●Androidモバイルデバイスをサポート
●約150msのシステム待ち時間
●OSD内蔵(オンスクリーンディスプレイ)
●抗干渉技術
●マルチデバイス動作
●高度な暗号化セキュリティ
●DJI A2 / WooKong-M / Naza-M V2 / PHANTOM 2に対応
